访问控制列表ACL的原理与配置

[TOC]

ACL概述

访问控制列表 [ACL, Access Control List]

通过ACL可以实现对网络中报文流的精确识别和控制，达到控制网络访问行为、防止网络攻击和提高网络带宽利用率的目的，从而切实保障网络环境的安全性和网络服务质量的可靠性

  • ACL是由permit或deny语句组成的一系列有顺序的规则集合；它通过匹配报文的相关字段实现对报文的分类
  • ACL是能够匹配一个IP数据包中的源IP地址、目的IP地址、协议类型、源目的端口等元素的基础性工具
  • ACL还能够用于匹配路由条目

ACL的组成

ACL由若干条permit或deny语句组成。每条语句就是该ACL的一条规则，每条语句中的permit或deny就是与这条规则相对应的处理动作

  • ACL编号：在网络设备上配置ACL时，每个ACL都需要分配一个编号，称为ACL编号，用来标识ACL
  • 规则：一个ACL通常由若干条permit/deny语句组成，每条语句就是该ACL的一条规则
  • 规则编号：每条规则都有一个相应的编号，称为规则编号，用来标识ACL规则
    • 可以自定义，也可以系统自动分配
    • ACL规则的编号范围是0～4294967294，所有规则均按照规则编号从小到大进行排序
  • 动作：每条规则中的permit或deny，就是与这条规则相对应的处理动作，permit指允许，deny指拒绝
    • ACL一般是结合其他技术使用，不同的场景，处理动作的含义也有所不同
  • 匹配项：ACL定义了极其丰富的匹配项
    • 包括二层以太网帧头信息 [如源MAC、目的MAC、以太帧协议类型]、三层报文信息 [如目的地址、协议类型] 以及四层报文信息 [如TCP/UDP端口号] 等

规则编号与步长

规则编号 [Rule ID]：

  • 每条规则都有一个相应的编号，称为规则编号，用来标识ACL规则，可以自定义，也可以系统自动分配

步长 [Step]:

  • 步长是系统自动为ACL规则分配编号时，每个相邻规则编号之间的差值，缺省值为5。步长的作用是为了方便后续在旧规则之间，插入新的规则。

Rule ID分配规则：

  • 系统为ACL中首条未手工指定编号的规则分配编号时，使用步长值作为该规则的起始编号
  • 为后续规则分配编号时，则使用大于当前ACL内最大规则编号且是步长整数倍的最小整数作为规则编号

通配符 [Wildcard]

通配符是一个32比特长度的数值，用于指示IP地址中，哪些比特位需要严格匹配，哪些比特位无需匹配

通配符通常采用类似网络掩码的点分十进制形式表示，但是含义却与网络掩码完全不同

换算成二进制后，0表示匹配，1表示不关心

rule 5 deny source 10.1.1.1 0
rule 10 deny source 10.1.1.2 0
rule 15 permit source 10.1.1.0 0.0.0.255

  • rule 5:：拒绝源IP地址为10.1.1.1报文通过——因为通配符为全0，所以每一位都要严格匹配，因此匹配的是主机IP地址10.1.1.1
  • rule 15：允许源IP地址为10.1.1.0/24网段地址的报文通过——因为通配符：0.0.0.11111111，后8位为1，表示不关心，因此10.1.1.xxxxxxxx 的后8位可以为任意值，所以匹配的是10.1.1.0/24网段

特殊的通配符：

  • 当通配符全为0来匹配IP地址时，表示精确匹配某个IP地址
  • 当通配符前七位全为1，最后一位为0——0.0.0.254，来匹配IP地址时，表示匹配网络号内的奇数IP地址
  • 当通配符全为1来匹配0.0.0.0地址时，表示匹配了所有IP地址

ACL的分类与标识

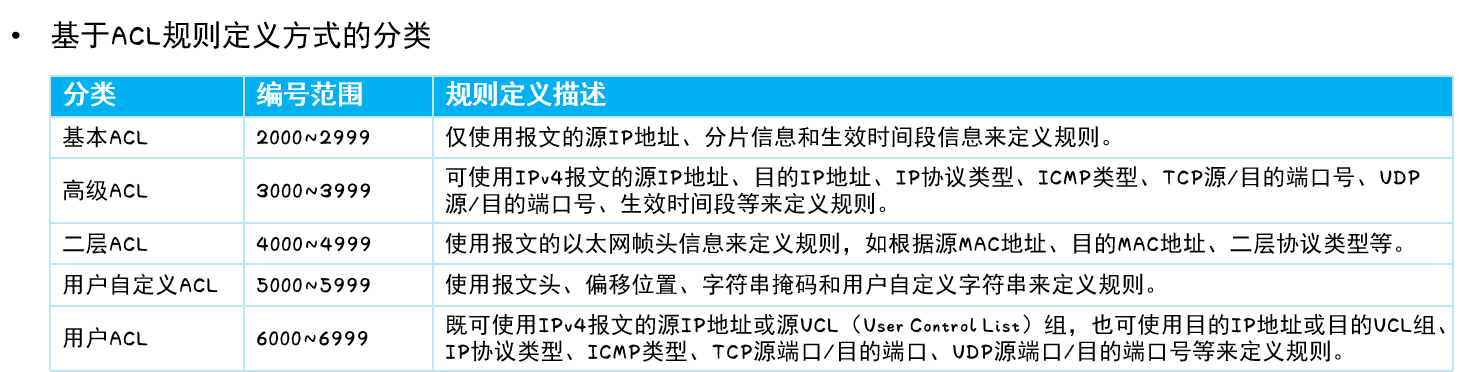

基于ACL规则定义方式的划分，可分为：基本ACL、高级ACL、二层ACL、用户自定义ACL和用户ACL

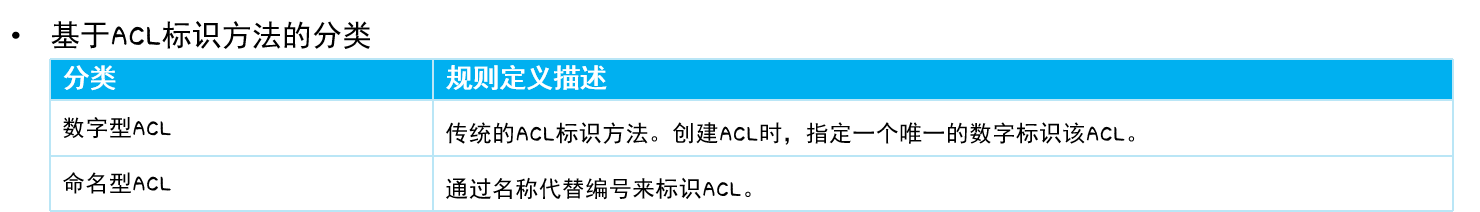

基于ACL标识方法的划分，则可分为：数字型ACL和命名型ACL

ACL的匹配机制

ACL的匹配机制概括来说就是：

  • 配置ACL的设备接收报文后，会将该报文与ACL中的规则逐条进行匹配，如果不能匹配上，就会继续尝试去匹配下一条规则
  • 一旦匹配上，则设备会对该报文执行这条规则中定义的处理动作，并且不再继续尝试与后续规则匹配

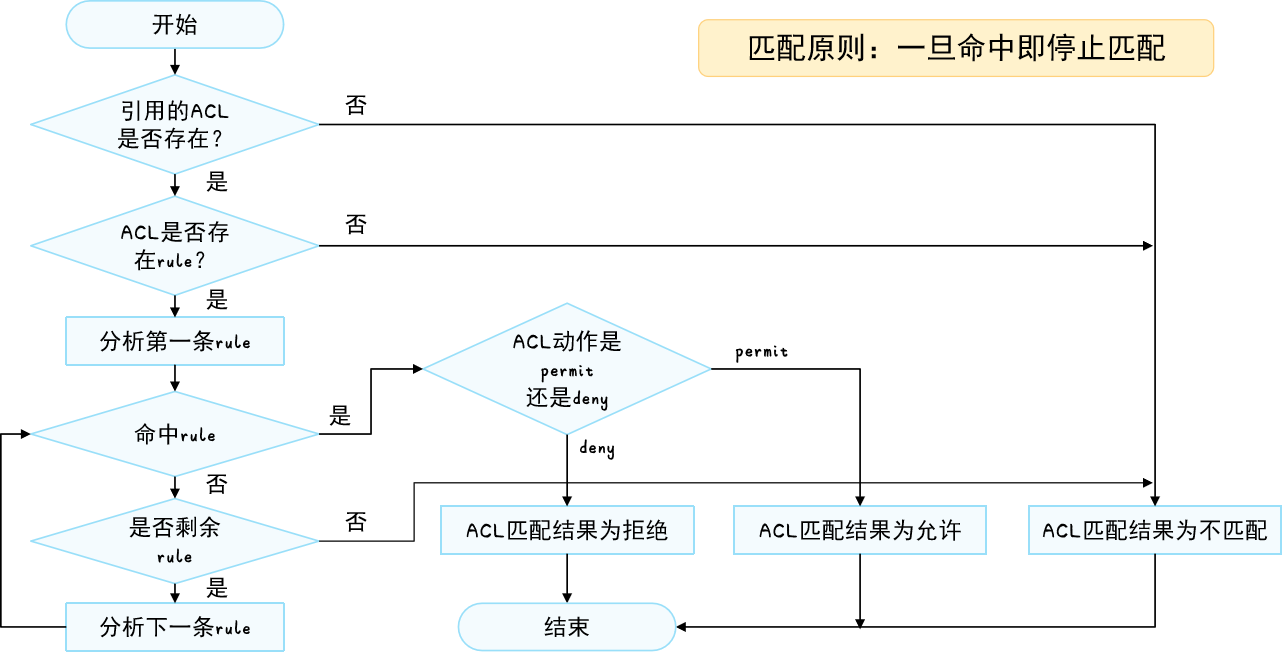

匹配流程：首先系统会查找设备上是否配置了ACL

  • 如果ACL不存在，则返回ACL匹配结果为：不匹配
  • 如果ACL存在，则查找设备是否配置了ACL规则
    • 如果规则不存在，则返回ACL匹配结果为：不匹配
    • 如果规则存在，则系统会从ACL中编号最小的规则开始查找
      • 如果匹配上了permit规则，则停止查找规则，并返回ACL匹配结果为：匹配 [允许]
      • 如果匹配上了deny规则，则停止查找规则，并返回ACL匹配结果为：匹配 [拒绝]
      • 如果未匹配上规则，则继续查找下一条规则，以此循环。如果一直查到最后一条规则，报文仍未匹配上，则返回ACL匹配结果为：不匹配

从整个ACL匹配流程可以看出，报文与ACL规则匹配后，会产生两种匹配结果：匹配和不匹配

  • 匹配 [命中规则] ：指存在ACL，且在ACL中查找到了符合匹配条件的规则。不论匹配的动作是permit还是deny，都称为匹配，而不是只是匹配上permit规则才算匹配
  • 不匹配 [未命中规则] ：指不存在ACL，或ACL中无规则，再或者在ACL中遍历了所有规则都没有找到符合匹配条件的规则。以上三种情况，都叫做不匹配

匹配原则：一旦命中即停止匹配

配置顺序 [config模式] ：系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配

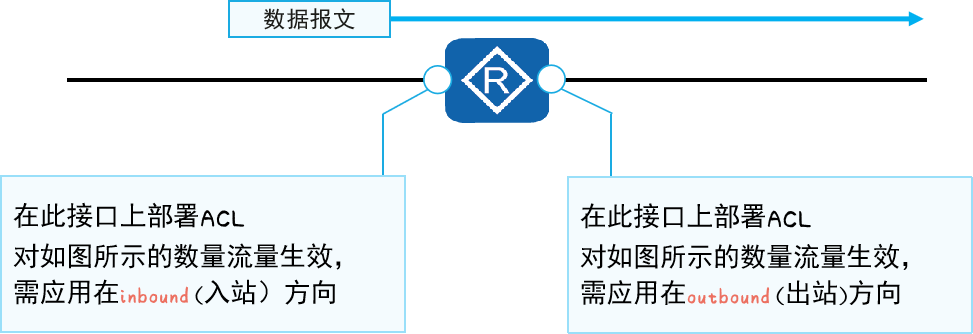

ACL的匹配位置

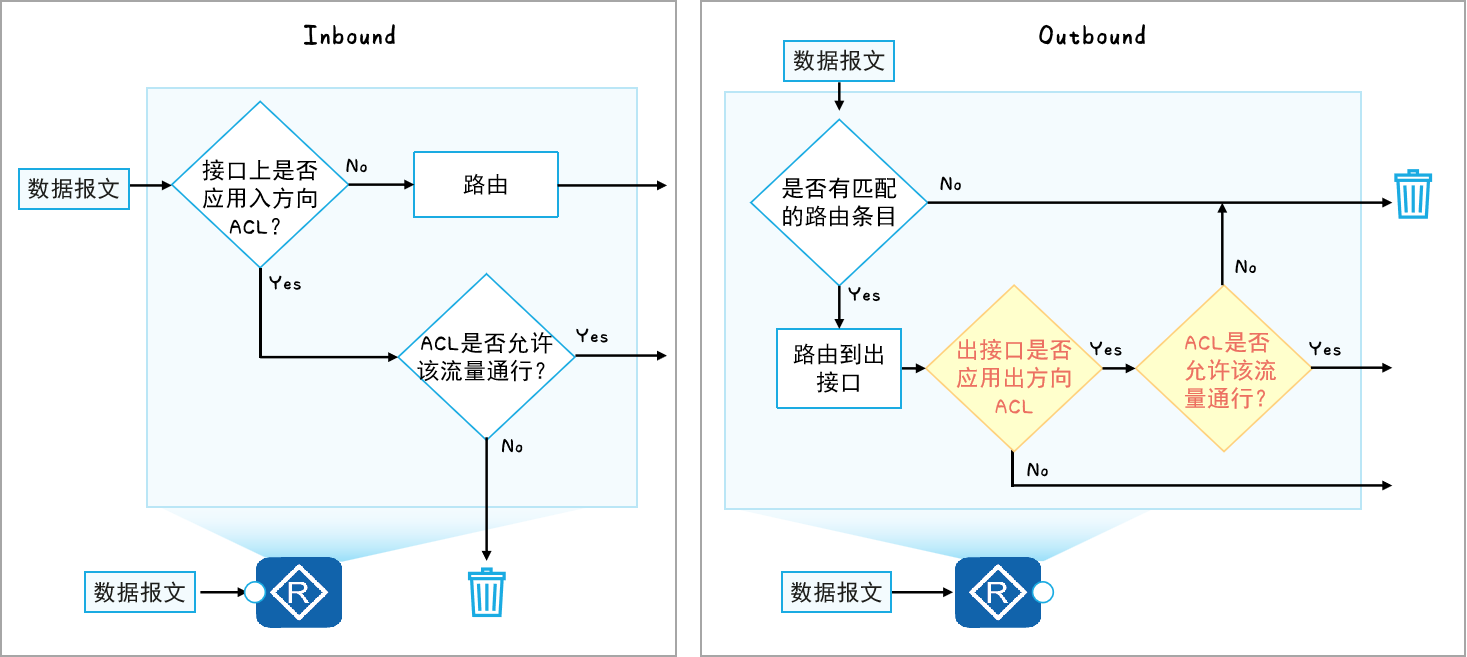

入站 [Inbound]及出站 [Outbound]方向

ACL的基础配置

1. 创建ACL：

[Huawei] acl { [ number ] acl-number | name acl-name [ [ number ] acl-number | basic | advance | link | user | arp ] }	#	完整配置
[Huawei] acl [ number ] acl-number [ match-order config ]
#	使用编号创建一个ACL，并进入基本ACL视图
[Huawei] acl name acl-name { basic | acl-number } [ match-order config ]
#	使用名称创建一个命名型的基本ACL，并进入基本ACL视图
[Huawei] acl name acl-name { advance | acl-number } [ match-order config ]
#	使用名称创建一个命名型的高级ACL，进入高级ACL视图
参数 参数说明
number 指定用数字标识ACL
acl-number 指定ACL的编号
name acl-name 指定用名称标识ACL
basic 指定基本ACL
advance 指定高级ACL
link 指定二层ACL
user 指定用户自定义ACL
arp 指定基于ARP的ACL
all 指定删除所有的ACL
match-order config 指定ACL规则的匹配顺序，config表示配置顺序

2. 配置基本ACL的规则：

[Huawei-acl-basic-2000] rule [ rule-id ] { deny | permit } [ source { source-address source-wildcard | any } | time-range time-name ]
#	在基本ACL视图下，通过此命令来配置基本ACL的规则
  • rule-id：指定ACL的规则ID
  • deny：指定拒绝符合条件的报文
  • permit：指定允许符合条件的报文
  • source { source-address source-wildcard | any }：指定ACL规则匹配报文的源地址信息。如果不配置，表示报文的任何源地址都匹配。其中：
    • source-address：指定报文的源地址
    • source-wildcard：指定源地址通配符
    • any：表示报文的任意源地址。相当于source-address为0.0.0.0或者source-wildcard为255.255.255.255
  • time-range time-name：指定ACL规则生效的时间段
    • time-name表示ACL规则生效时间段名称。如果不指定时间段，表示任何时间都生效

3. traffic-filter [接口视图]：

traffic-filter acl { { { basic-acl | acl-name } | { advanced-acl | acl-name } } | { l2-acl | acl-name } } * { inbound [ priority { low | high } ] | outbound }
#	traffic-filter命令用来在指定接口上配置基于ACL的报文过滤
参数 参数说明
basic-acl 指定基于基本ACL进行报文过滤
advanced-acl 指定基于高级ACL进行报文过滤
l2-acl 指定基于二层ACL进行报文过滤
acl-name 指定基于命名型ACL进行报文过滤
inbound 指定在接口入方向上配置报文过滤
outbound 指定在接口出方向上配置报文过滤

4. 高级ACL的配置命令：

根据IP承载的协议类型不同，在设备上配置不同的高级ACL规则。对于不同的协议类型，有不同的参数组合

  • 当参数protocol为IP时，高级ACL的命令格式为

    rule [ rule-id ] { deny | permit } ip [ destination { destination-address destination-wildcard | any } | source { source-address source-wildcard | any } | time-range time-name | [ dscp dscp | [ tos tos | precedence precedence ] ] ]
#	在高级ACL视图下，通过此命令来配置高级ACL的规则
    • ip ：指定ACL规则匹配报文的协议类型为IP
    • destination { destination-address destination-wildcard | any }
      • 指定ACL规则匹配报文的目的地址信息。如果不配置，表示报文的任何目的地址都匹配
    • dscp dscp：指定ACL规则报文，区分服务代码点 [Differentiated Services Code Point]，取值为：0~63
    • tos tos：指定ACL规则匹配报文时，依据服务类型字段进行过滤，取值为：0~15
    • precedence precedence：
      • 指定ACL规则匹配报文时，依据优先级字段进行过滤
      • precedence表示优先级字段值，取值为：0~7

  • 当参数protocol为TCP时，高级ACL的命令格式为

    rule [ rule-id ] { deny | permit } { protocol-number | tcp } [ destination { destination-address destination-wildcard | any } | destination-port { eq port | gt port | lt port | range port-start port-end } | source { source-address source-wildcard | any } | source-port { eq port | gt port | lt port | range port-start port-end } | tcp-flag { ack | fin | syn } * | time-range time-name ] *
#	在高级ACL视图下，通过此命令来配置高级ACL的规则

    • protocol-number | tcp：

      • 指定ACL规则匹配报文的协议类型为TCP，可以采用数值6表示指定TCP协议

    • destination-port { eq port | gt port | lt port | range port-start port-end}：指定ACL规则匹配报文的UDP或者TCP报文的目的端口，仅在报文协议是TCP或者UDP时有效

    • 如果不指定，表示TCP/UDP报文的任何目的端口都匹配

      • eq port：指定等于目的端口

      • gt port：指定大于目的端口

      • lt port：指定小于目的端口

      • range port-start port-end：指定源端口的范围

    • tcp-flag：指定ACL规则匹配报文的TCP报文头中SYN Flag
