VLAN数据帧

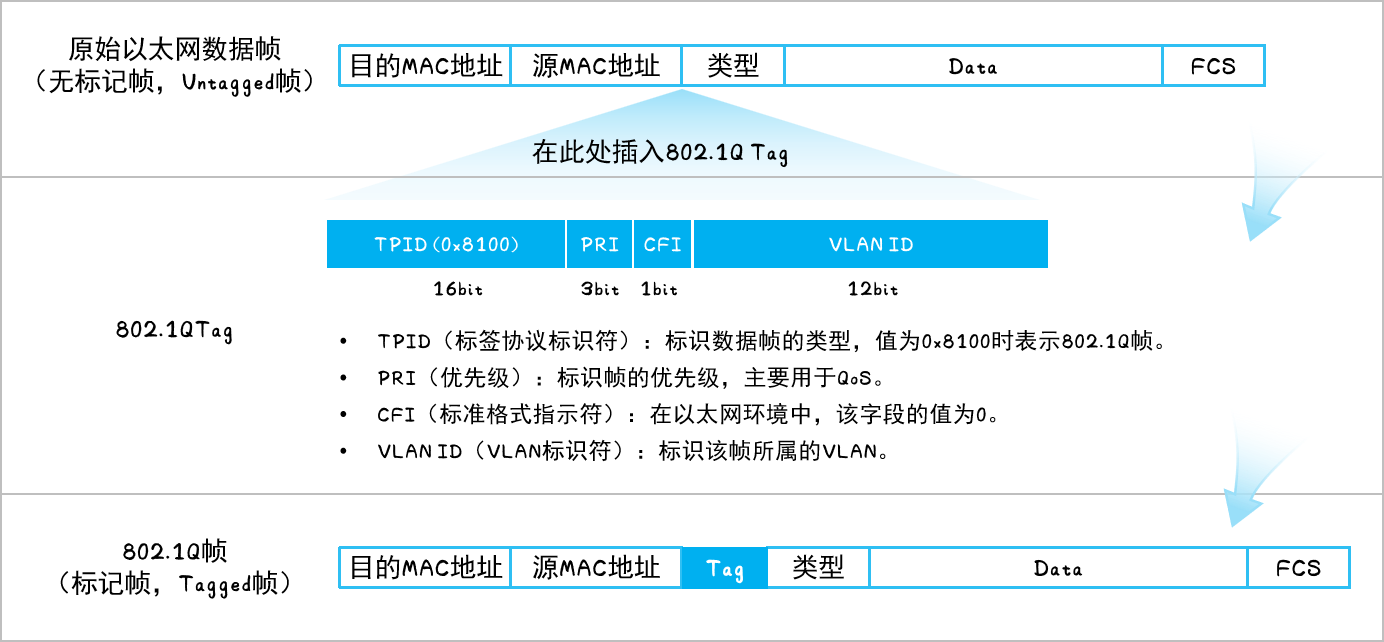

在一个VLAN交换网络中，以太网帧主要有以下两种形式：

• 有标记帧 [Tagged帧]：IEEE 802.1Q协议规定，在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签（又称VLAN Tag，简称Tag）的数据帧
• 无标记帧 [Untagged帧]：原始的、未加入4字节VLAN标签的数据帧

VLAN数据帧中的主要字段：

• TPID：2字节，Tag Protocol Identifier [标签协议标识符]，表示数据帧类型
  • 取值为0x8100时表示IEEE 802.1Q的VLAN数据帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃
  • 各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时，为了能够识别这样的报文，实现互通，必须在本设备上修改TPID值，确保和邻居设备的TPID值配置一致
• PRI：3 bit，Priority，表示数据帧的优先级，用于QoS
  • 取值范围为0～7，值越大优先级越高。当网络阻塞时，交换机优先发送优先级高的数据帧
• CFI：1 bit，Canonical Format Indicator（标准格式指示位），表示MAC地址在不同的传输介质中是否以标准格式进行封装，用于兼容以太网和令牌环网
  • CFI取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装
  • 在以太网中，CFI的值为0
• VID：12 bit，VLAN ID，表示该数据帧所属VLAN的编号。
  • VLAN ID取值范围是0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094
  • 交换机利用VLAN标签中的VID来识别数据帧所属的VLAN，广播帧只在同一VLAN内转发，这就将广播域限制在一个VLAN内

如何识别带VLAN标签的数据帧：数据帧的Length/Type = 0x8100

注意：计算机无法识别Tagged数据帧，因此计算机处理和发出的都是Untagged数据帧；为了提高处理效率，交换机内部处理的数据帧一律都是Tagged帧

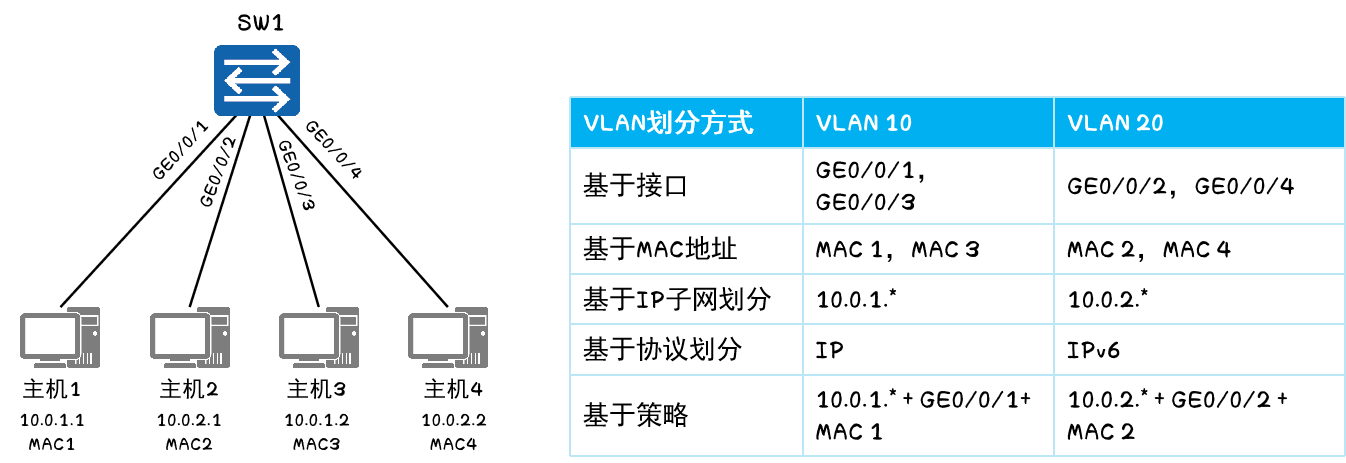

VLAN的划分方式

VLAN的划分包括如下5种方法：

• 基于接口划分：根据交换机的接口来划分VLAN
  • 网络管理员预先给交换机的每个接口配置不同的PVID，当一个数据帧进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的标签，然后数据帧将在指定VLAN中传输。
• 基于MAC地址划分：根据数据帧的源MAC地址来划分VLAN
  • 网络管理员预先配置MAC地址和VLAN ID映射关系表，当交换机收到的是Untagged帧时，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。
• 基于IP子网划分：根据数据帧中的源IP地址和子网掩码来划分VLAN
  • 网络管理员预先配置IP地址和VLAN ID映射关系表，当交换机收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输
• 基于协议划分：根据数据帧所属的协议（族）类型及封装格式来划分VLAN
  • 网络管理员预先配置以太网帧中的协议域和VLAN ID的映射关系表，如果收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输
• 基于策略划分：根据配置的策略划分VLAN，能实现多种组合的划分方式，包括接口、MAC地址、IP地址等
  • 网络管理员预先配置策略，如果收到的是Untagged帧，且匹配配置的策略时，给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输

基于接口的VLAN划分

划分原则：

将VLAN ID配置到交换机的物理接口上，从某一个物理接口进入交换机的、由终端计算机发送的Untagged数据帧都被划分到该接口的VLAN ID所表明的那个VLAN

特点：

这种划分原则简单而直观，实现容易，是目前实际的网络应用中最为广泛的划分VLAN的方式

当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属可能会发生变化

缺省VLAN，PVID (Port VLAN ID)

• 每个交换机的接口都应该配置一个PVID，到达这个端口的Untagged帧将一律被交换机划分到PVID所指代的VLAN
• 取值范围：1~4094，默认情况下，PVID的值为1

基于MAC地址的VLAN划分

划分原则：

• 交换机内部建立并维护了一个MAC地址与VLAN ID的对应表
• 当交换机接收到计算机发送的Untagged帧时，交换机将分析帧中的源MAC地址，然后查询MAC地址与VLAN ID的对应表，并根据对应关系把这个帧划分到相应的VLAN中

特点：

• 这种划分实现稍微复杂，但灵活性得到了提高
• 当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属不会发生变化
• 但这种类型的VLAN划分安全性不是很高，因为恶意计算机很容易伪造MAC地址

以太网二层接口类型

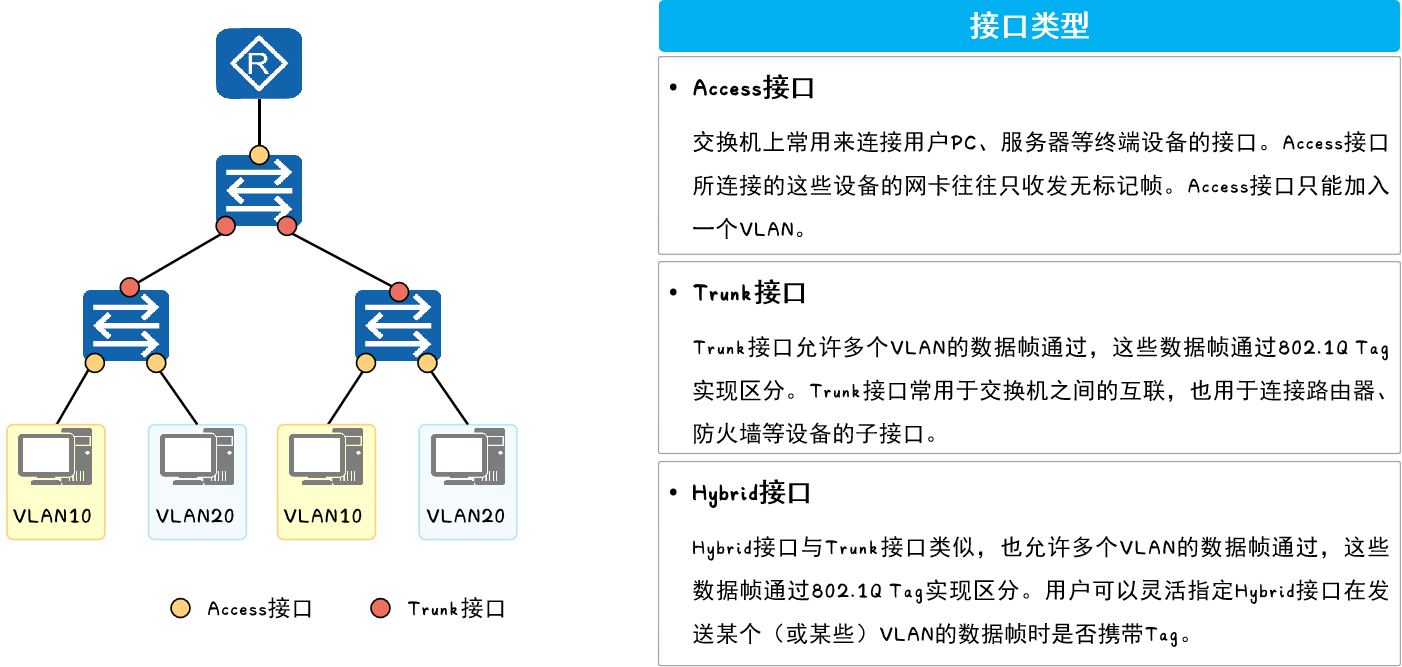

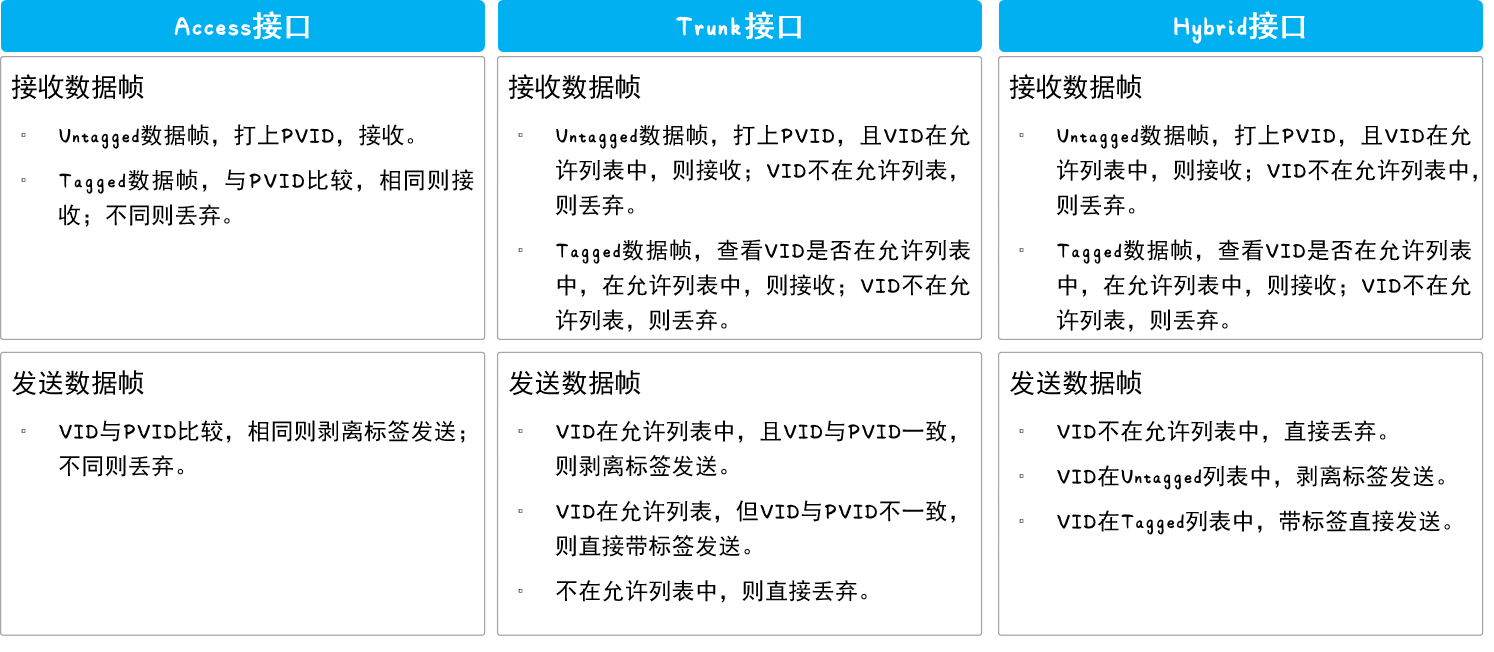

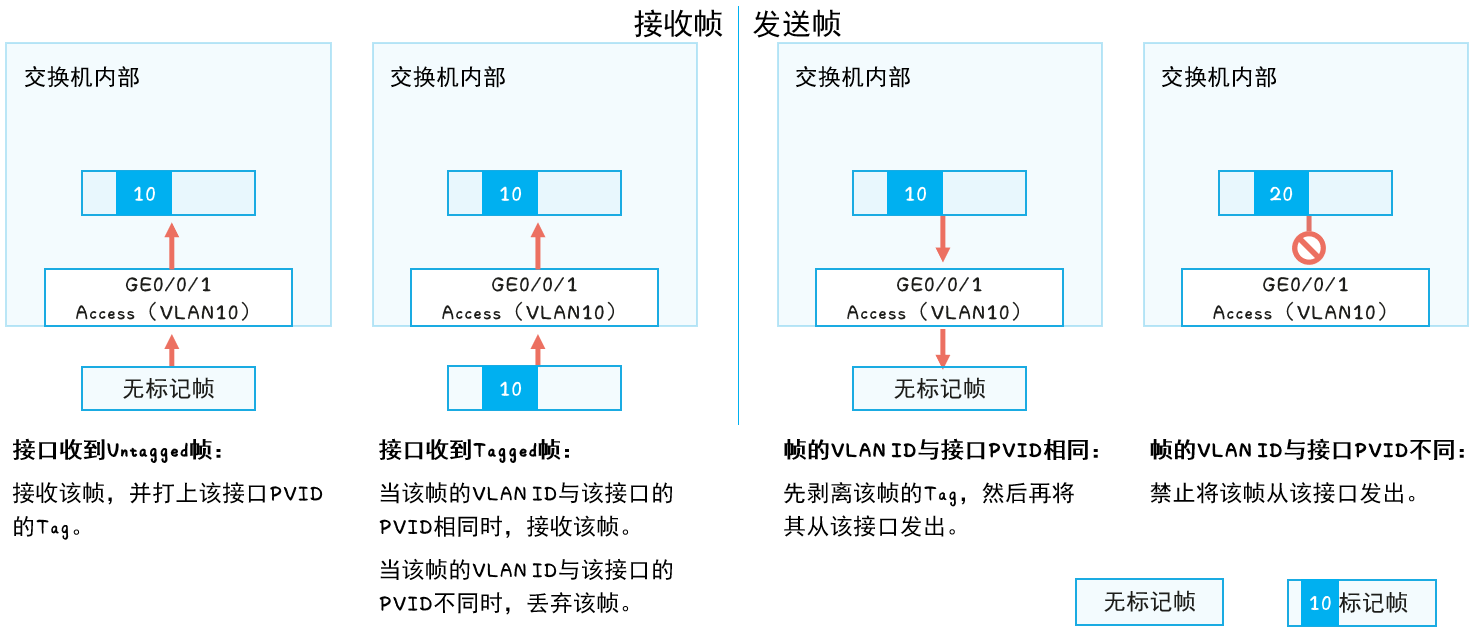

Access接口

**Access接口：**Access接口一般用于和不能识别Tag的用户终端 [如用户主机、服务器等] 相连，或者不需要区分不同VLAN成员时使用

• Access接口特点：仅允许VLAN ID与接口PVID相同的数据帧通过
• Access接口接收数据帧：
  • 当Access接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后对得到的Tagged帧进行转发操作（泛洪、转发、丢弃）
  • 当Access接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否与PVID相同。如果相同，则对这个Tagged帧进行转发操作；如果不同，则直接丢弃这个Tagged帧
• Access接口发送数据帧：
  • 当一个Tagged帧从本交换机的其他接口到达一个Access接口后，交换机会检查这个帧的Tag中的VID是否与PVID相同：
    • 如果相同，则将这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去
    • 如果不同，则直接丢弃这个Tagged帧

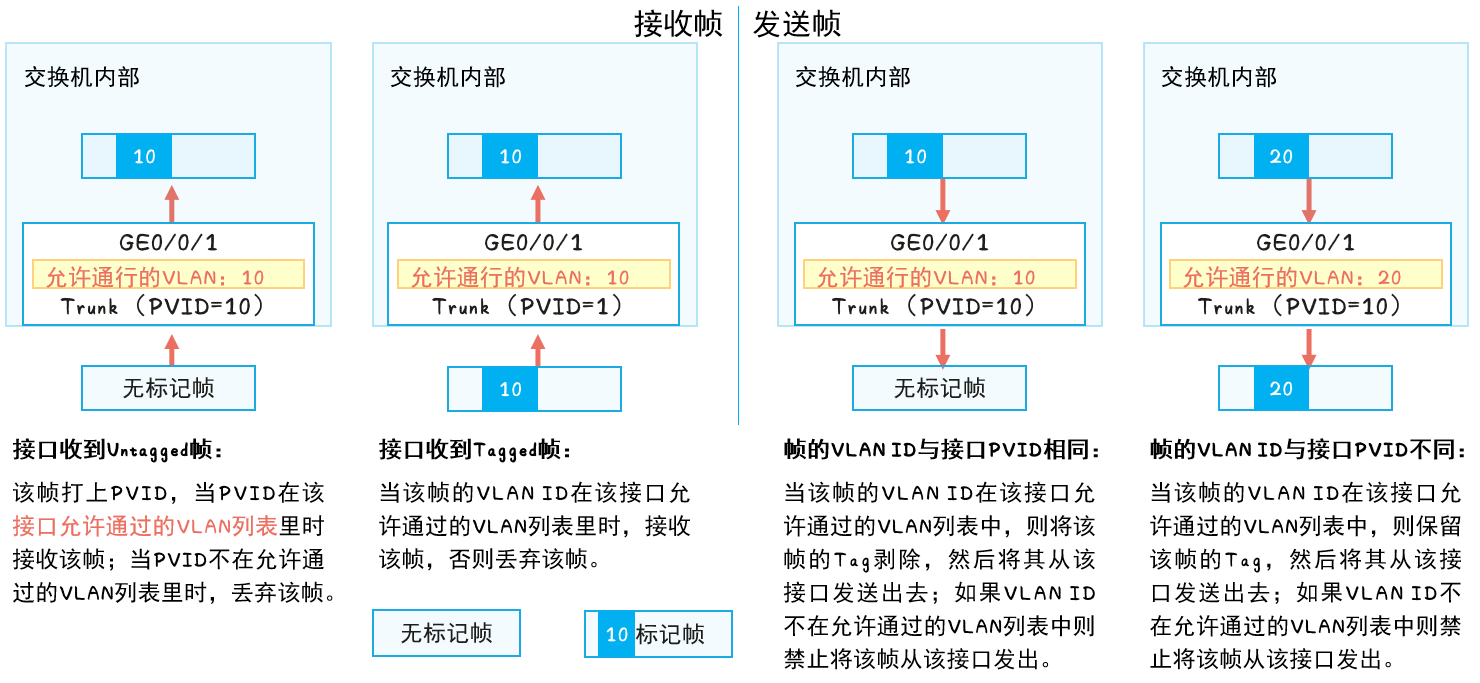

Trunk接口

Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端

Trunk接口特点：

• Trunk接口仅允许VLAN ID在允许通过列表中的数据帧通过
• Trunk接口可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag

Trunk接口接收数据帧：

• 当Trunk接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在允许通过的VLAN ID列表中
  • 如果在，则对得到的Tagged帧进行转发操作
  • 如果不在，则直接丢弃得到的Tagged帧
• 当Trunk接口从链路上收到一个Tagged帧，交换机会检查该帧的Tag中的VID是否在允许通过的VLAN ID列表中
  • 如果在，则对这个Tagged帧进行转发操作
  • 如果不在，则直接丢弃这个Tagged帧

Trunk接口发送数据帧：

• 当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID不在允许通过的VLAN ID列表中，则该Tagged帧会被直接丢弃
• 当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID在允许通过的VLAN ID列表中，则会比较该Tag中的VID是否与接口的PVID相同：
  • 如果相同，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去
  • 如果不同，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去

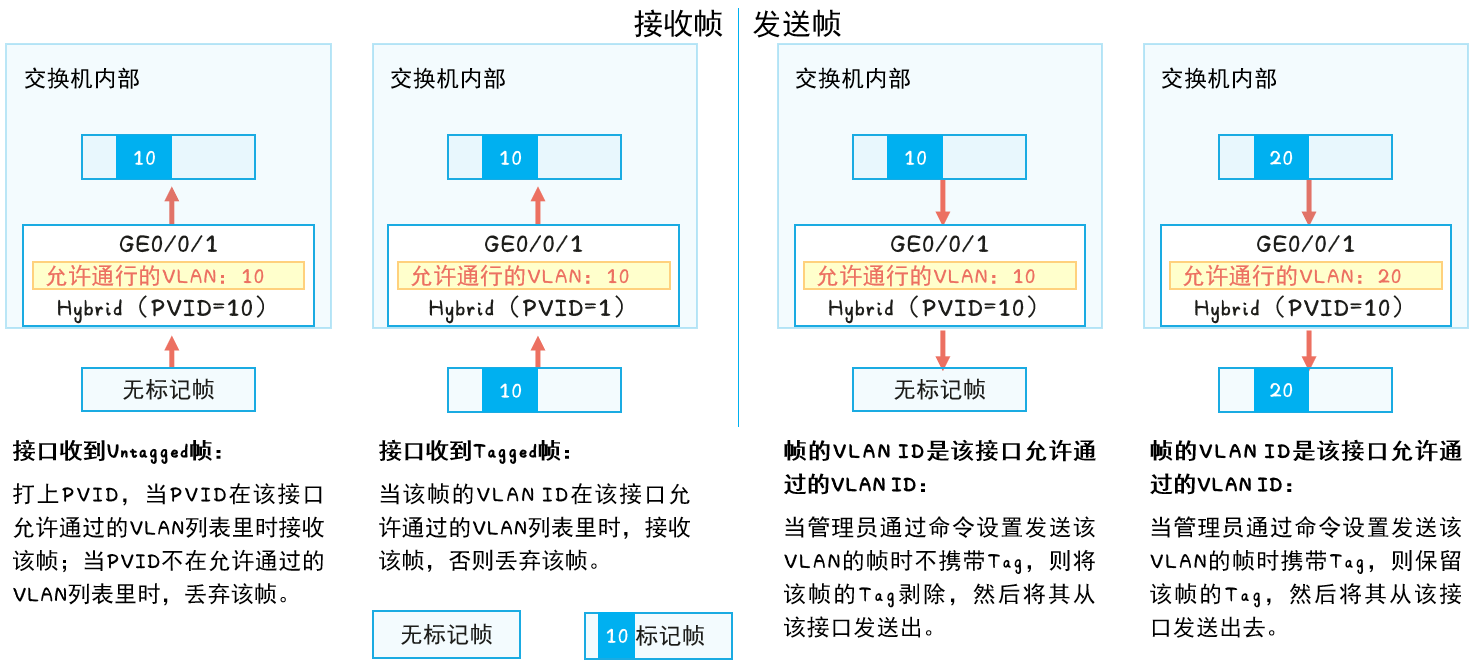

Hybrid接口接口发送与接收

华为设备默认的接口类型是Hybrid

对于Hybrid接口，除了要配置PVID外，还存在两个允许通过的VLAN ID列表，一个是Untagged VLAN ID列表，另一个是Tagged VLAN ID列表，其中VLAN 1默认在Untagged VLAN列表中。这两个允许通过列表中的所有VLAN的帧都是允许通过这个Hybrid接口的

Hybrid接口特点：

• Hybrid接口仅允许VLAN ID在允许通过列表中的数据帧通过
• Hybrid接口可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag、某些VLAN的帧不带Tag
• 与Trunk最主要的区别就是，能够支持多个VLAN的数据帧，不带标签通过

Hybrid接口接收数据帧：

• 当Hybrid接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在Untagged或Tagged VLAN ID列表中
  • 如果在，则对得到的Tagged帧进行转发操作
  • 如果不在，则直接丢弃得到的Tagged帧
• 当Hybrid接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在Untagged或Tagged VLAN ID列表中
  • 如果在，则对这个Tagged帧进行转发操作
  • 如果不在，则直接丢弃这个Tagged帧

Hybrid接口发送数据帧：

• 当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID既不在Untagged VLAN ID列表中，也不在Tagged VLAN ID列表中，则该Tagged帧会被直接丢弃
• 当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Untagged VLAN ID列表中，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去
• 当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Tagged VLAN ID列表中，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去

二、三层接口对比

二层接口（Layer2 Interface）	三层接口（Layer3 Interface）
二层接口不能配置IP地址	三层接口可以配置IP地址
二层接口不具备MAC地址	三层接口具备MAC地址
当二层接口收到数据帧时，设备在其MAC地址表中查询该帧的目的MAC地址，找到匹配的MAC地址表项后按照该表项的指示转发帧；如果没有找到匹配的MAC地址表项，则将帧进行泛洪	三层接口收到数据帧后，如果数据帧的目的MAC地址与设备的本地MAC地址相同，则将数据帧解除封装，然后在路由表中查询数据包的目的IP地址，找到匹配的路由表项后按照该表项的指示转发包；如果没有找到匹配的表项，则将包丢弃
典型的二层接口如二层交换机的物理接口；大部分三层交换机的物理接口缺省为二层接口。	典型的三层接口如路由器的三层接口。某些三层交换机的物理接口可以切换成三层模式。此外除了物理三层接口，还存在逻辑三层接口或者网络设备上的逻辑子接口
二层接口并不隔离广播域，当二层接口收到广播帧时，会将数据帧进行泛洪	三层接口隔离广播域，当三层接口收到广播帧时，缺省不会进行泛洪，而是直接终结

基于端口划分VLAN的基础配置命令:

1. 创建VLAN：

[Huawei] vlan vlan-id
[Huawei] vlan batch { vlan-id1 [ to vlan-id2 ] } &<1-10>
# vlan-id：指定VLAN ID。整数形式，取值范围是1～4094。
# batch：指定批量创建VLAN。
# vlan-id1 to vlan-id2：指定批量创建的VLAN ID，其中：
# vlan-id1表示第一个VLAN的编号。
# vlan-id2表示最后一个VLAN的编号。vlan-id2的取值必须大于等于vlan-id1，与vlan-id1确定一个VLAN范围
# 如果不指定to vlan-id2参数，则只创建vlan-id1所指定的VLAN
# vlan-id1和vlan-id2是整数形式，取值范围是1～4094

Access接口的基础配置命令：

1. 配置接口类型：

[Huawei-GigabitEthernet0/0/1] port link-type { access | dot1q-tunnel | hybrid | trunk }
- 在接口视图下，配置接口的链路类型

2. 配置Access接口的缺省VLAN：

[Huawei-GigabitEthernet0/0/1] port default vlan vlan-id
#	命令用来配置接口的缺省VLAN并同时加入这个VLAN

Trunk接口的基础配置命令：

1.配置接口类型：

[Huawei-GigabitEthernet0/0/1] port link-type trunk

2.配置Trunk接口加入指定VLAN：

[Huawei-GigabitEthernet0/0/1] port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }
#	在接口视图下，配置Trunk类型接口加入的VLAN

参数	参数说明	取值范围
vlan-id1	表示第一个VLAN的编号	取值范围是1～4094
to vlan-id2	最后一个VLAN的编号	在1~40954的基础上取值必须大于等于vlan-id1的取值

3.配置Trunk接口的缺省VLAN

[Huawei-GigabitEthernet0/0/1] port trunk pvid vlan vlan-id
#	在接口视图下，配置Trunk类型接口的缺省VLAN。

Hybrid接口的基础配置命令：

1.配置接口类型：

[Huawei-GigabitEthernet0/0/1] port link-type hybrid	#在接口视图下，配置接口的链路类型为Hybrid

2. 配置Hybrid接口加入指定VLAN：

[Huawei-GigabitEthernet0/0/1] port hybrid untagged vlan {{vlan-id1 [to vlan-id2]} | all}
#	在接口视图下，配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Untagged方式通过接口
[Huawei-GigabitEthernet0/0/1] port hybrid tagged vlan {{vlan-id1 [to vlan-id2]} | all }
#	在接口视图下，配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Tagged方式通过接口

参数	参数说明	取值范围
vlan-id1	vlan-id1表示第一个VLAN的编号	取值范围是1～4094
vlan-id2	to vlan-id2表示最后一个VLAN的编号	vlan-id2的取值必须大于等于vlan-id1的取值
all	指定Hybrid接口所属的所有VLAN

3.配置Hybrid接口的缺省VLAN：

[Huawei-GigabitEthernet0/0/1] port hybrid pvid vlan vlan-id
#	在接口视图下，配置Hybrid类型接口的缺省VLAN

基于MAC地址划分VLAN的配置命令：

1. 关联MAC地址与VLAN：

[Huawei-vlan10] mac-vlan mac-address mac-address [ mac-address-mask | mac-address-mask-length ] [ priority priority ]

参数	参数说明
mac-address	指定与VLAN关联的MAC地址
priority priority	指定MAC地址对应VLAN的802.1p优先级
mac-address-mask	指定MAC地址掩码
mac-address-mask-length	指定MAC地址掩码长度
all	指定与VLAN关联的所有MAC地址

2. 使能MAC地址与VLAN：

[Huawei-GigabitEthernet0/0/1] mac-vlan enable	#通过此命令使能接口的MAC VLAN功能

Vlan间通信方法：

使用路由器物理接口实现Vlan间通信

路由器三层接口作为网关，转发本网段前往其它网段的流量

• 路由器三层接口无法处理携带VLAN Tag的数据帧，因此交换机上联路由器的接口需配置为Access
• 路由器的一个物理接口作为一个VLAN的网关，因此存在一个VLAN就需要占用一个路由器物理接口
• 路由器作为三层转发设备其接口数量较少，方案的可扩展性太差

通过路由器子接口实现Vlan间通信

子接口 [Sub-Interface] 是基于路由器以太网接口所创建的逻辑接口，以物理接口ID+子接口ID进行标识，子接口同物理接口一样可进行三层转发

• 子接口不同于物理接口，可以终结携带VLAN Tag的数据帧

• 基于一个物理接口创建多个子接口，将该物理接口对接到交换机的Trunk接口，即可实现使用一个物理接口为多个VLAN提供三层转发服务

1. 创建子接口：

interface interface-type interface-number.sub-interface number	#命令用来创建子接口

• sub-interface number代表物理接口内的逻辑接口通道
• 一般情况下，为了方便记忆，子接口ID与所要终结的VLAN ID相同

[R1] interface GigabitEthernet0/0/1.10

2. 配置子接口Dot1q终结的单层VLAN ID：

[R1-GigabitEthernet0/0/1.10] dot1q termination vid vid
# dot1q termination vid命令用来配置子接口Dot1q终结的单层VLAN ID

参数	参数说明	取值
vid	用户报文中的Tag的取值	整数形式，取值范围是1～4063

• 缺省情况，子接口没有配置dot1q终结的单层VLAN ID。

3. 使能终结子接口的ARP广播功能：

[R1-GigabitEthernet0/0/1.10] arp broadcast enable	#命令用来使能终结子接口的ARP广播功能

• 缺省情况下，终结子接口没有使能ARP广播功能。终结子接口不能转发广播报文，在收到广播报文后它们直接把该报文丢弃

• 为了允许终结子接口能转发广播报文，可以通过在子接口上执行此命令。

三层交换机使用VLANIF技术实现VLAN间通信

VLANIF接口是三层逻辑接口，支持VLAN Tag的剥离和添加，因此可以通过VLANIF接口实现VLAN之间的通信

• VLANIF接口编号与所对应的VLAN ID相同

[SW1] interface vlanif vlan-id  #用来创建VLANIF接口并进入到VLANIF接口视图

• vlan-id表示与VLANIF接口相关联的VLAN编号
• VLANIF接口的IP地址作为主机的网关IP地址，和主机的IP地址必须位于同一网段
